Фильтр RFL, RFLD

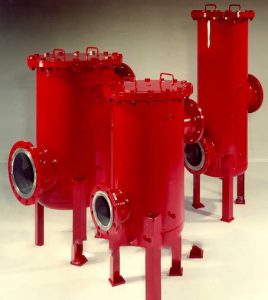

Линейный фильтр RFL и фильтр RFLD

Фильтр RFL  как  и фильтр RFLD — Высокопроизводительные линейные  низкого давления обеспечивают качественную очистку больших объемов гидравлических жидкостей.

Наша компания — ведущий поставщик фильтровального оборудования от компании Hydac.

Фильтры RFL подразделяются на два типа

  • RFLN — фильтры однокорпусные
  • RFLD — фильтры двухкорпусные, сдвоенные фильтры



фильтр RFL Схема подключения фильтра RFL:
линейный фильтр RFL



фильтр RFLD

Фильтр RFL — характеристики:



  • Присоединение: фланцевое, все типоразмеры
  • Модельный ряд: RFL 661; RFL 662; RFL 851; RFL 951; RFL 952; RFL 1301; RFL 1302; RFL 1321; RFL 1322
  • Проспект № 7.118../..
  • Типоразмеры: 1300, 1320, 2500, 2520, 4000, 4020, 5200, 5220, 6500, 6520, 7800, 7820, 15000, 15020
  • Материал: сталь, коррозионно-стойкая сталь
  • Qмакс: 15000 л/мин (сварная конструкция), 1300 л/мин (литая конструкция)
  • Pмакс : 16 бар (сварная конструкция), 25 бар (литая конструкция)

Фильтрующие элементы установленные в фильтр RFL

С фильтрами RFL применяются следующие фильтрующие элементы (в порядке возрастания давления):

  • Optimicron® Power (ON/PO): 10 bar
  • Бумажные фильтрующие элементы (P/HC): 10 bar
  • Betamicron®/Aquamicron® (BN4AM): 10 bar
  • Aquamicron® (AM): 10 bar
  • Optimicron® (ON): 20 bar
  • Фильтроэлементы из нержавеющей проволочной сетки (W/HC): 20 bar
  • Стекловолокно из нержавеющей стали (V): 30 bar

Совместимость с рабочими жидкостями:

  • Гидравлические масла согласно DIN 51524 от H to HLPD
  • Смазочные масла DIN 51517, API, ACEA, DIN 51515, ISO 6743
  • Биоразлагаемые рабочие жидкости VDMA 24568 HETG, HEES, HEPG
  • Огнестойкие жидкости HFA, HFB, HFC и HFD
  • По запросу — рабочие жидкости с высоким (свыше 50%) содержанием воды

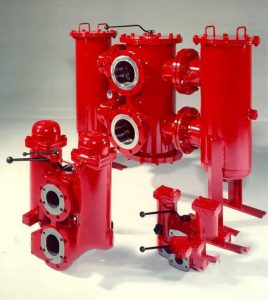

Линейный сдвоенный фильтр RFLD

Высокопроизводительные линейные фильтры RFLD рассчитаны на невысокие давления, обеспечивая фильтрацию значительных объемов гидравлических жидкостей. Наличие двух переключаемых контуров с фильтрующими элементами позволяет заменить фильтрующий элемент без прерывания фильтруемого потока.



фильтр RFLD Схема подключения фильтра RFLD:
фильтр RFLD, схема подключения



Фильтр RFLD — Характеристики:



  • Присоединение: резьбовое — типоразмеры 111, 241; фланцевое — все типоразмеры
  • Типоразмеры: 111-1321, 332-1322, 503-853, 1300-15020, 1303-15023
  • Материалы: сварка, сталь / литье, чугун / литье, сталь / нержавеющая сталь
  • Запорный элемент: шар / сегмент / заслонка
  • Pмакс : 16 / 25 / 40 / 64 бар



Конструкция корпуса фильтр RFLD

Конструкция фильтра и соединительных элементов рассчитаны в соответствии с международными регламентирующими документами. Оба корпуса соединены между собой шаровой переключающейся арматурой с отрицательным перекрытием и соединены между собой посредством однорычажного управления.

Выравнивание давления между обеими сторонами фильтра осуществляется перед переключением при помощи специального отверстия для компенсации давления. Это отверстие открывается при помощи отдельного шарового крана и затем снова закрывается после выравнивания давления (исключениями являются конструкции из литой и нержавеющей стали). Есть возможность подключения индикатора загрязненности, а также присоединения для удаления воздуха и дренажа.

Совместимость с рабочими жидкостями фильтр RFLD

Гидравлический фильтр RFLD пригоден для работы с минеральными маслами, смазочными маслами, негорючими жидкостями, синтетическими и биологическими быстроразлагающимися маслами. Фильтрация воды и жидкостей с её высоким содержанием (т.е. более 50%) требует согласования с производителем.

Стандартные индикаторы загрязненности

При стандартном исполнении индикатор загрязненности устанавливается между входом и выходом фильтра.

Уплотнения

Пербунан (NBR) или Витон FPM для HFD-масел) по выбору.

Специальные конструктивные исполнения и принадлежности

  • Диафрагма в линии компенсации давления;
  • Устройство уровня;
  • Присоединительные устройства для слива и удаления воздуха с шаровыми кранами и другими запорными вентилями;
  • Сопрягающие фланцы доступны для всех типоразмеров;
  • Арматура для переключения снабжена блокировкой (возможность герметичного закрытия);
  • Другие уплотнительные материалы;
  • Трубопровод для удаления воздуха со смотровыми стеклами — визуальный контроль;
  • Фланцы DIN 2501 с кольцевыми уплотнениями типа О;
  • Устройство для подъема крышки.



Сертификаты и приемка

Фильтры RFLD могут быть заказаны с сертификатом изготовителя O и M согласно DIN 55350, часть 18. Могут быть предоставлены приемочно-контрольные сертификаты о приемке 3.1.B согласно EN 10204 и сертификаты обществ Germanischer Lloyd (GL), Lloyd’s Register (LR), American Bureau of Shoping (ABS), Bureau Veritas (BV), Det Norske Veritas (DNV).
