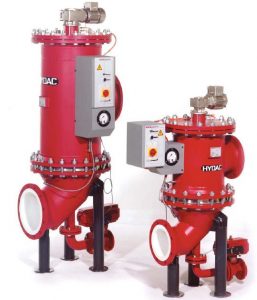

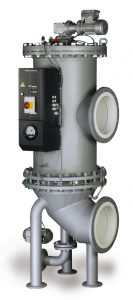

Фильтр RF6
Фильтр RF6 предназначен для непрерывного и не требующего контроля процесса фильтрации во всех областях промышленности.
Фильтр RF6 — это фильтр с обратной промывкой, предназначенный для отделения механических примесей из маловязких жидкостей. Компактная конструкция и автоматическое самоочищение фильтра обратной промывкой обеспечивают надежную работу и уменьшают затраты на эксплуатацию и обслуживание.
Для эффективного отделения частиц загрязнений из рабочей среды в фильтре применяются щелевые фильтроэлементы, тонкость фильтрации которых составляет от 50 до 3000 мкм (меньшая тонкость фильтрации — по требованию).
Режим управления очисткой межет быть либо автоматическим, либо ручным. Во время процедуры обратной промывки фильтрационный поток не прерывается.
Типоразмерный ряд фильтров позволяет проводить процесс фильтрации для потоков до 10 000 куб.м / час (для больших потоков см. фильтр RFЗ).
Различные комбинации гидравлического оборудования, а также индивидуальная установка параметров управления позволяют подобрать оптимальный фильтр для любого применения.
Фильтр RF6 — Принцип работы
Фильтрация:
Фильтруемая жидкость проходит через щелевые фильтрующие элементы изнутри наружу. При этом частицы механических загрязнений остаются на ровной внутренней поверхности фильтроэлемента. По мере роста загрязнения фильтрующих элементов возрастает и разница давлений между чистой и грязной сторонами. Когда разница давлений достигнет заданного значения, начинается процесс очистки фильтра обратным потоком.Запуск процесса автоматической очистки фильтра:
Процесс автоматической очистки обратным потоком начинается:
- Когда перепад давления достигнет заданного значения
- Когда с момента последней очистки пройдет время, заданное на временном реле фильтра
- При нажатии кнопки TEST
Во время процесса автоматической очистки осуществляется регенерация фильтроэлементов.
Цикл обратной промывки фильтроэлементов:
- Редукторный привод вращает дренажный патрубок под фильтроэлементами, которые нужно промыть
- Открывается арматура на дренажном трубопроводе
- Из-за перепада давления между стороной фильтрата и дренажным трубопроводом небольшая часть фильтрата направляется в обратную сторону, промывая фильтроэлементы. Загрязнения, осевшие на внутренней стороне фильтроэлемента, отмываются и сбрасываются в дренажный трубопровод
- После того, как закончится установленное время промывки элемента, арматура на дренажном трубопроводе закрывается
Таким образом промываются друг за другом все фильтроэлементы. Цикл промывки завершен, когда все фильтроэлементы прошли очистку.

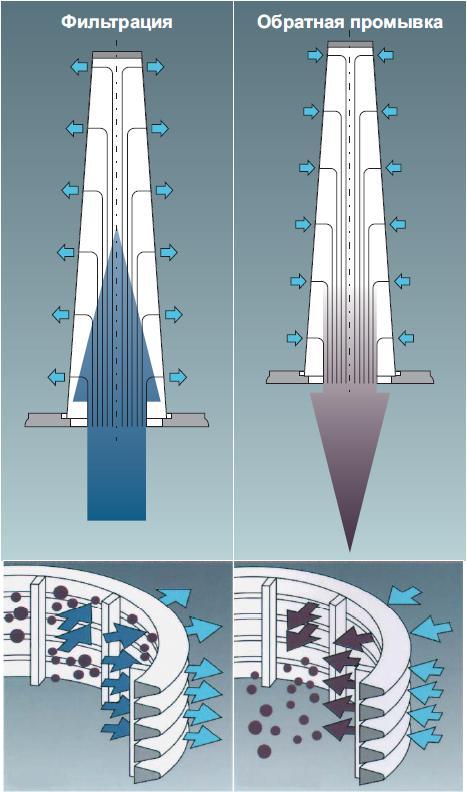

Изокинетическая фильтрация и промывка обратным потоком:
Особенная форма и расположение фильтроэлементов – коническая или коническо-цилиндрическая – обеспечивают равномерное распределение потока жидкости при малых потерях давления и полной промывке фильтроэлементов. Преимущества: короткое время промывочного цикла и небольшие потери жидкости при промывке фильтроэлементов.
Импульсная поддержка процесса обратной промывки:
В самоочищающихся фильтрах RF6, укомплектованных блоком управления EPT и PT, дренажный патрубок находится под очищаемым фильтроэлементом только несколько секунд. Благодаря быстрому открытию пневматически управляемой арматуры, находящейся на дренажном трубопроводе, на промываемом элементе создается гидравлический удар, который усиливает эффект обратной промывки.
Небольшой объем промывочной воды за счет тактового управления:
Арматура дренажного трубопровода открывается и закрывается во время обратной промывки каждого фильтроэлемента.
Экономическая выгода от установки самоочищающегося фильтра RF6
Загрязнение рабочих жидкостей механическими частицами ускоряет износ оборудования, трубопроводов, арматуры и нередко способствует их преждевременному выходу из строя. Установка автоматических самоочищающихся фильтров RF6 продлевает время работы компонентов и увеличивает интервалы между обслуживаниями. Таким образом, с применением данного фильтра можно уменьшить затраты на приобретение новых материалов, эксплуатацию и текущее обслуживание.

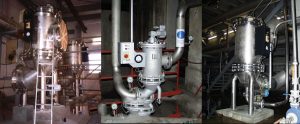

Фильтр RF6 — Применение:

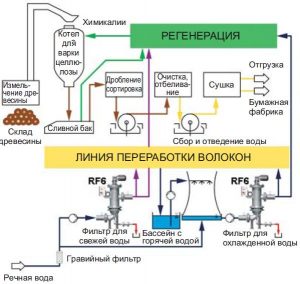

Целлюлозно-бумажная промышленность:
Защита распылителей сеточной части машины по производству бумаги, что резко сокращает количество неисправностей машин из-за забивания либо износа. При производстве целлюлозы наши фильтрующие системы применяются как для подготовки свежей воды, так и воды для охлаждения:

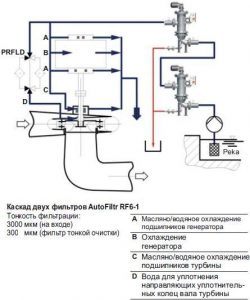

Электростанции:
Подготовка циркуляционной воды для охлаждения генераторов и фильтрации затворной воды для увеличения срока службы уплотнительных колец и вкладышей скольжения вала турбины в гидроэлектростанциях.
Автомобильная промышленность, машиностроение, станкостроение:
Смазочно-охлаждающие жидкости и промывочные эмульсии могут использоваться в системе циркуляции значительно дольше. Это позволяет уменьшить загрязнение окружающей среды, а также сократить расходы на приобретение жидкостей и ее их утилизацию. Фильтруя циркуляционную и охлаждающую воду, можно избежать забивания и износа трубопроводов, трубок теплообменников, роторных направляющих, насосов, клапанов и т.д.
Централизованное теплоснабжение:
Защита теплообменников от забивания и износа.

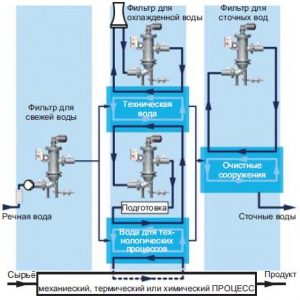

Химическая промышленность:
Подготовка свежей воды, воды для охлаждения, защита теплообменников, фильтрация жидкостей для технологических процессов:
Металлургия:

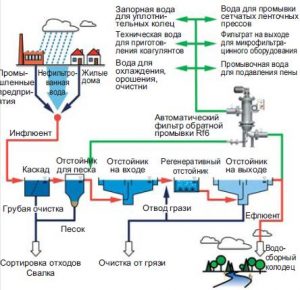

Защита форсунок и насосов в системах гидравлического сбива окалины под высоким давлением, в системах оборотного водоснабжения гидравлического транспорта, охлаждения доменных печей, прокатных станов и т.д.»Очистные сооружения:
При производстве технической воды можно сэкономить питьевую воду или воду из артезианских источников за счет фильтрации сточных вод:
Техника охраны окружающей среды:
Фильтры с обратной промывкой используются как предварительные фильтры перед оборудованием для очистки сточных вод (установка для УФ-обработки, обратного осмоса, мембранная фильтрация и т.д.).
Горное дело:

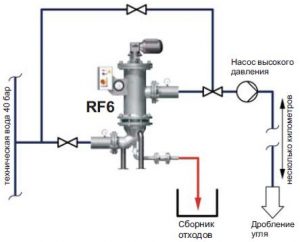

Фильтрацией используемых вод под землей достигается необходимый уровень ее чистоты. Таким образом, гидравлические насосы и врубовые машины работают более надежно.Защита насосов высокого давления и форсунок распылителя — фильтр RF6 в качестве защитного фильтра перед насосом высокого давления (исполнение исключительно пневматическое, с возможностью применения в горном деле), тонкость фильтрации 50 мкм:
При необходимости очистки сильнозагрязненных жидкостей рекомендуется использование фильтра RFH, особенно в очистных и подготовительных забоях.
Преимущества самоочищающегося фильтра RF6
Особые свойства фильтра:Изокинетическая фильтрация и обратная промывка: коническая форма фильтроэлементов позволяет получить постоянный, равномерный поток жидкости при малых потерях давления и полной очистке фильтроэлементов.
Преимущества: короткое время промывочного цикла и небольшие потери жидкости при обратной промывке фильтроэлементов.
Импульсный процесс обратной промывкиПри автоматическом управлении процессом обратной промывки поворотный промывочный патрубок находится под фильтроэлементом очень короткое время. Кратковременное и резкое открытие клапана обратной промывки дает скачок давления (гидроударный импульс) на промываемом фильтроэлементе, что обеспечивает дополнительный эффект очистки. Процесс обратной промывки прекращается после тактовой промывки всех фильтроэлементов.
Небольшой объем обратной промывки благодаря циклическому управлению.Клапан обратной промывки открывается и закрывается во время обратной промывки для каждого фильтроэлемента.
