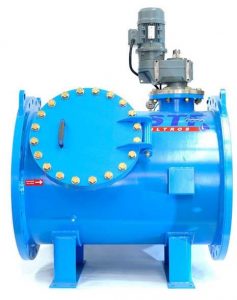

Фильтр FMA 6000
Фильтр FMA 6000 STF представляет собой серию автоматических сетчатых фильтров с электроприводом. Они специально разработаны для требовательной фильтрации с высокими расходами для муниципальных и промышленный систем.
Основная особенность этого устройства заключается в том, что он не требует давления для самоочистки. Очистные фильтры соединяются непосредственно с трубой с помощью стандартизованных фланцев, в качестве их элемента. Единственная требуемая установка — подключение электрических и контрольных элементов.
Все материалы высокого качества, а в механических компонентах, контактирующих с водой, используется нержавеющая сталь. Корпус фильтра выполнен из углеродистой стали. Механические элементы помещаются со стороны очищенной воды, поэтому никакой инородный корпус не может повлиять на его работу.
Вода течет через вращающийся экран, который сохраняет частицы, размер которых больше размера экрана. Когда достигается заданный перепад давления, начинается процесс очистки, который выполняется по секторам, при этом сбор отходов должен быть вытеснен наружу.
В этот момент головка начинает вращаться в секторе, расположенном в очищающей камере. Сразу после этого открывается промывочный клапан и запускается насос для подачи воды через сопла на стороне очищенной воды. Благодаря этим соплам, достигается тщательная очистка экрана. Промывочный клапан открыт определённое время, а затем закрывается. После перехода в следующий сектор, цикл открытия и закрытия промывочного клапана начинается снова.
Открывая промывочный клапан, вся вода проходит через фильтрующий экран в противоположном направлении фильтрации, что приводит к значительной экономии воды для очистки.
Электронная система механически защищает оборудование. Она состоит из электронного ограничителя крутящего момента, системы прогрессивного запуска и электронного управления.
Фильтр FMA 6000 — Преимущества
- Непрерывный процесс фильтрации во время цикла обратной промывки.
- Двойной экран Diamond, который уменьшает потери и делает обратную промывку
- Степени фильтрации 1, 1,5 и 2 мм
- Предназначен для труб диаметром от 500 мм до 3 метров (16 — 120 «)
- Расход до 52.000 м³ / ч.
 |
|
Производительность фильтров
|
Модель |
Вход / Выход Соединение
|
Дренажное соединение
|
Скорость потока (и3/с) |
Установленная мощность (КВт) |
|||
|
DN |
Дюймов |
DN |
Дюймов |
Сетка (1,5×1,5) |
Сетка (2×2) |
||
|
FMA-6016 |
400 |
16″ |
80 |
3″ |
0,13 |
0,17 |
1,48 |
|
FMA-6020 |
500 |
20″ |
100 |
4″ |
0,19 |
0,36 |
1,48 |
|
FMA-6024 |
600 |
24″ |
125 |
5″ |
0,3 |
0,56 |
1,68 |
|
FMA-6028 |
700 |
28″ |
150 |
6″ |
0,45 |
0,65 |
1,75 |
|
FMA-6032 |
800 |
32″ |
150 |
6″ |
0,63 |
0,92 |
1,83 |
|
FMA-6036 |
900 |
36″ |
200 |
8″ |
0,89 |
1,25 |
2,1 |
|
FMA-6040 |
1000 |
40″ |
200 |
8″ |
1,14 |
1,53 |
2,57 |
|
FMA-6044 |
1100 |
44″ |
200 |
8″ |
1,42 |
1,75 |
2,8 |
|
FMA-6048 |
1200 |
48″ |
250 |
10″ |
1,69 |
2,22 |
3,35 |
|
FMA-6052 |
1300 |
52″ |
250 |
10″ |
1,9 |
2,5 |
3,5 |
|
FMA-6056 |
1400 |
56″ |
300 |
12″ |
2,35 |
3,33 |
3,7 |
|
FMA-6060 |
1500 |
60″ |
300 |
12″ |
2,85 |
3,89 |
4,1 |
|
FMA-6064 |
1600 |
64″ |
300 |
12″ |
3,4 |
4,17 |
4,3 |
|
FMA-6068 |
1700 |
68″ |
350 |
14″ |
3,75 |
4,72 |
4,7 |
|
FMA-6072 |
1800 |
72″ |
350 |
14″ |
4,14 |
5,14 |
5,2 |
|
FMA-6076 |
1900 |
76″ |
400 |
16″ |
4,75 |
5,56 |
5,5 |
|
FMA-6080 |
2000 |
80″ |
400 |
16″ |
5,41 |
6,67 |
6 |
|
FMA-6088 |
2200 |
88″ |
450 |
18″ |
6,45 |
7,78 |
6,2 |
|
FMA-6096 |
2400 |
96″ |
500 |
20″ |
7,5 |
8,89 |
6,38 |
|
FMA-6104 |
2600 |
104″ |
500 |
20″ |
8,39 |
11,1 |
6,72 |
|
FMA-6112 |
2800 |
112″ |
500 |
20″ |
9,55 |
13,06 |
7,1 |
|
FMA-6120 |
3000 |
120″ |
600 |
24″ |
10,3 |
14,44 |
7,25 |
